Как проверить конденсатоотводчик: диагностика, неисправности и признаки неправильной работы

Автор Редактор Останнє поновлення Вер 4, 2026

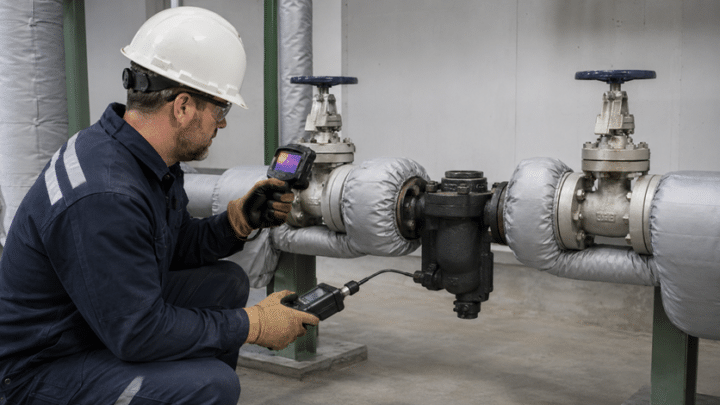

Диагностика промышленного конденсатоотводчика ультразвуковым прибором на паропроводе

Проверку конденсатоотводчика начинают с определения его типа, режима оборудования и давления до и после устройства. Затем осматривают обвязку, измеряют температуру на входе и используют ультразвуковой прибор или специализированный тестер. Один только пирометр не позволяет надежно отличить утечку свежего пара от нормального выхода горячего конденсата с образованием вторичного пара.

Зміст

У неисправного конденсатоотводчика обычно наблюдается одно из двух крайних состояний: он пропускает свежий пар или, наоборот, не отводит конденсат. В первом случае растут энергопотери и нагрузка на возвратную линию. Во втором оборудование хуже прогревается, температура процесса становится нестабильной, а скопление воды может сопровождаться гидроударами.

Диагностику проводят только при известном и достаточно стабильном режиме работы. Холодный корпус не всегда означает засор: установка может быть остановлена, перед конденсатоотводчиком может быть закрыт вентиль, а при регулируемом теплообменнике возможен режим «запирания» конденсата из-за недостаточного перепада давления. Разбирать горячее устройство, ослаблять пробки или открывать фильтр под давлением нельзя.

Что делает исправный конденсатоотводчик

Конденсатоотводчик — это автоматический клапан, который удаляет конденсат и, в зависимости от конструкции, воздух и другие неконденсирующиеся газы, ограничивая потерю свежего пара. Он работает не сам по себе, а в составе узла с запорными вентилями, фильтром, обратным клапаном, байпасом, смотровым стеклом и линией возврата конденсата.

Поведение исправного устройства зависит от принципа действия:

поплавковый конденсатоотводчик может отводить конденсат почти непрерывно и менять расход вслед за нагрузкой;
термодинамический дисковый обычно работает циклами, периодически открываясь и закрываясь;
термостатический открывается после некоторого охлаждения конденсата ниже температуры насыщения, поэтому заметное переохлаждение для него может быть штатным;
с перевернутым стаканом работает циклически и зависит от сохранения водяного затвора внутри корпуса;
лабиринтный или с фиксированным отверстием не имеет привычного подвижного клапана, поэтому оценивается по расходу и параметрам системы, а не по звуку открытия.

Нельзя применять один звуковой шаблон ко всем моделям. Постоянный шум у поплавкового устройства под высокой нагрузкой может быть нормальным, тогда как у циклического дискового такой же сигнал требует дополнительной проверки.

Основные неисправности конденсатоотводчиков

Состояние	Что происходит	Возможные последствия
Пропуск свежего пара	Клапан не закрывается или закрывается неплотно	Потери пара, рост давления и температуры в возвратной линии, помехи работе соседних устройств
Полное открытие, или blow-through	Свежий пар проходит практически без ограничения	Значительные энергопотери, шум, перегрузка конденсатной системы
Закрытие или засор	Конденсат не проходит либо проходит в недостаточном количестве	Затопление теплообменной поверхности, падение производительности, гидроудары
Недостаточная пропускная способность	Устройство исправно механически, но не справляется с фактической нагрузкой	Подпор конденсата, низкая температура на входе, нестабильный нагрев
Паровая или воздушная пробка	Пар либо воздух блокирует поступление конденсата к рабочему органу	Замедленный прогрев, задержка конденсата, периодические отказы
Наружная утечка	Среда выходит через крышку, прокладку, пробку, соединение или поврежденный корпус	Ожоги, потеря среды, коррозия, повреждение изоляции
Нестабильная работа из-за противодавления	Доступный перепад давления становится слишком малым	Конденсат возвращается к оборудованию, хотя сам клапан может быть исправен

Признаки неправильной работы в паровой системе

На неисправность часто указывает не сам корпус, а поведение обслуживаемого оборудования и трубопровода. Поводом для проверки являются:

теплообменник, калорифер или рубашка прогреваются медленнее обычного;
температура процесса не достигает заданного значения при нормальной подаче пара;
в паровой или конденсатной линии слышны удары и вибрация;
после устройства постоянно слышен сильный высокочастотный шум;
возле атмосферного сброса наблюдается необычно большой устойчивый выброс пара;
возвратный трубопровод перегревается по сравнению с привычным режимом;
конденсатоотводчик остается холодным при работающем паропотребляющем оборудовании;
в корпусе или соединениях появилась наружная утечка;
потребление пара выросло без изменения выпуска продукции или режима;
несколько устройств в одной возвратной линии начали работать нестабильно одновременно.

Каждый признак имеет несколько возможных причин. Например, холодный конденсатоотводчик может быть закрыт из-за засора, но также бывает холодным при остановленном оборудовании, закрытом входном вентиле или отсутствии конденсатной нагрузки. Диагноз подтверждают сочетанием методов.

Что нужно выяснить перед измерениями

Показания невозможно правильно интерпретировать без исходных данных. Перед обходом желательно подготовить карточку каждой позиции:

технологический номер и точное место установки;
производитель, модель, тип и номинальный размер;
ориентация корпуса и направление потока;
рабочее давление пара перед устройством;
давление или противодавление в возвратной линии;
вид обслуживаемого оборудования;
нормальная и максимальная конденсатная нагрузка;
режим работы на момент проверки;
наличие фильтра, обратного клапана, байпаса и смотрового стекла;
результаты предыдущих обследований и ремонтов.

Особенно важно знать, открыта ли регулирующая арматура перед теплообменником. При малой тепловой нагрузке регулирующий клапан снижает давление пара, и доступного перепада для отвода конденсата может не хватить. Такое состояние называют stall, или запиранием конденсата. Замена исправного конденсатоотводчика на такой же проблему не устранит.

Безопасность при проверке горячего оборудования

Пар и горячий конденсат вызывают тяжелые ожоги, а при разгерметизации под давлением струя может быть почти невидимой. Работу выполняет подготовленный персонал в соответствии с инструкциями предприятия и производителя оборудования.

не касайтесь корпуса, труб и арматуры голой рукой;
не ищите утечку ладонью, тканью или листом бумаги;
не ослабляйте крышку, пробку фильтра, штуцер или фланец под давлением;
не стойте напротив дренажа, атмосферного выпуска и резьбовых пробок;
не используйте открытое пламя для поиска потока;
учитывайте горячие поверхности под поврежденной изоляцией;
для ремонта изолируйте узел, заблокируйте источники энергии, сбросьте давление и проверьте его отсутствие;
перед вскрытием дайте устройству остыть и убедитесь, что запертая полость безопасно опорожнена;
используйте средства защиты глаз, лица, рук и тела по оценке риска.

Закрытый входной вентиль сам по себе не гарантирует безопасную разборку. Давление может сохраняться между запорными органами, поступать со стороны возвратной линии или восстанавливаться через негерметичную арматуру.

Последовательность диагностики конденсатоотводчика

Подтвердите рабочий режим. Паропотребляющее оборудование должно действительно работать, а нагрузка — быть достаточно стабильной для сравнения.
Проверьте схему обвязки. Убедитесь по положению арматуры и данным оператора, что вход и выход открыты, а байпас не оставлен включенным.
Осмотрите узел с безопасного расстояния. Ищите наружные утечки, повреждение изоляции, коррозию, вибрацию и следы гидроудара.
Измерьте температуру на входе. Это помогает обнаружить холодное устройство, подпор конденсата или отсутствие подачи пара.
Измерьте температуру на выходе для контекста. Ее нельзя использовать как единственное доказательство пропуска свежего пара.
Проведите ультразвуковую проверку. Сравните характер сигнала с нормальной работой именно этого типа и с соседними исправными позициями.
Используйте смотровое стекло, если оно предусмотрено. Оценивайте поток с учетом образования вторичного пара.
Проверьте периферийные элементы. Фильтр, обратный клапан, запорные вентили и возвратная линия могут быть истинной причиной симптома.
Зафиксируйте вывод и степень уверенности. Разделяйте состояния «исправен», «пропускает», «заблокирован», «подозрение» и «невозможно проверить при текущем режиме».
После ремонта повторите обследование. Нормальный внешний вид нового узла еще не подтверждает правильную работу.

Визуальная проверка узла

Осмотр — первый этап, хотя его возможностей недостаточно для окончательного вывода. Необходимо проверить:

правильность направления потока по стрелке на корпусе;
соответствие монтажного положения инструкции модели;
отсутствие наружной течи через прокладки, резьбы и корпус;
состояние опор, креплений и трубопроводов;
отсутствие сильной вибрации и следов ударов;
положение запорных вентилей и байпаса;
целостность капилляров, датчиков и кабелей мониторинга;
наличие уклона и дренирования подводящей линии;
состояние изоляции там, где она предусмотрена;
отсутствие неправильного общего отвода от нескольких единиц оборудования.

Если конденсат сбрасывается в открытую воронку, видимое белое облако не является автоматическим доказательством утечки. Горячий конденсат при снижении давления частично превращается во вторичный, или flash-пар. Визуально он похож на свежий пар, поэтому нужен дополнительный температурный и ультразвуковой контроль.

Смотровое стекло после конденсатоотводчика облегчает наблюдение, но также требует интерпретации. Его загрязнение, повреждение или неправильное расположение могут искажать картину. Стекло не следует устанавливать и обслуживать без учета допустимого давления и температуры.

Как проверять температуру

Температуру измеряют на металлической поверхности трубопровода или корпуса в одинаковых, заранее определенных точках. Инфракрасный пирометр зависит от коэффициента излучения, состояния поверхности, расстояния и угла. Блестящий металл может давать ошибочное значение, поэтому для повторяемого контроля используют подготовленные точки или контактный датчик согласно методике предприятия.

Температура на входе

Основная контрольная точка находится перед конденсатоотводчиком. Если оборудование работает и на входе ожидается горячий конденсат, температура должна соответствовать режиму системы с учетом типа устройства. Существенно более низкое значение может указывать на:

закрытый или забитый конденсатоотводчик;
засор фильтра или подводящего трубопровода;
недостаточную пропускную способность;
закрытый входной вентиль;
отсутствие подачи пара к оборудованию;
stall из-за недостаточного перепада давления;
штатное переохлаждение в термостатической системе;
малую или отсутствующую нагрузку в момент проверки.

Температура на выходе

Температура после устройства зависит от давления в возвратной линии, количества конденсата, длины трубопровода и образования вторичного пара. Если выход идет в атмосферу, температура поверхности downstream-участка может быть близка к температуре кипения при атмосферном давлении даже при горячем входе.

Почти одинаковая температура до и после устройства не доказывает, что свежий пар проходит насквозь. Горячий конденсат и свежий пар могут находиться при одинаковой температуре насыщения. Температура лучше помогает выявлять холодные, заблокированные или недостаточно производительные позиции, чем точно определять утечку пара.

Как выполняется ультразвуковая проверка

Поток через небольшое отверстие и движение клапанного механизма создают высокочастотные колебания. Ультразвуковой тестер преобразует их в слышимый сигнал и числовой уровень. Метод позволяет отличать отсутствие потока, циклическую работу и устойчивый высокоинтенсивный шум, но результат зависит от типа устройства и нагрузки.

Для повторяемой диагностики:

выберите одинаковую точку контакта на корпусе или входном патрубке;
очистите место от рыхлой грязи, не повреждая оборудование;
установите чувствительность по инструкции прибора;
прослушайте несколько полных рабочих циклов, а не один короткий момент;
сравните сигнал на входе, корпусе и выходе;
сопоставьте его с эталоном исправной модели при близких условиях;
запишите числовой уровень, настройки прибора и характер сигнала;
подтвердите вывод температурой и состоянием обслуживаемого оборудования.

Постоянный сильный ультразвуковой сигнал, который не меняется при ожидаемом циклическом режиме, может указывать на пропуск свежего пара. Полное отсутствие сигнала при работающем оборудовании может означать засор или отсутствие конденсата. Однако соседний регулирующий клапан, редуктор или другой конденсатоотводчик способен передавать шум по трубопроводу, поэтому неопытный оператор легко получает ложный результат.

Как трактовать сочетание температуры и звука

Наблюдение	Возможное объяснение	Следующий шаг
Вход горячий, устойчивый сильный ультразвук, выход горячий	Пропуск свежего пара, байпас открыт или высокая непрерывная нагрузка	Проверить тип устройства, режим, байпас и сравнить с эталонной позицией
Вход холоднее ожидаемого, звука почти нет	Засор, закрытая арматура, отсутствие пара, stall или остановленное оборудование	Проверить режим, фильтр, перепад давления и положение вентилей
Вход горячий, циклический звук соответствует паспорту	Вероятно нормальная работа циклического устройства	Сравнить частоту циклов с нагрузкой и предыдущими данными
Вход и выход горячие, белое облако у атмосферного сброса	Нормальный flash-пар или утечка свежего пара	Не делать вывод визуально; использовать ультразвук и оценку расхода
Конденсатоотводчик горячий, оборудование затоплено конденсатом	Недостаточная производительность, противодавление, паровая пробка или неправильная обвязка	Проверить расчет, возвратную линию, перепад давления и монтаж
После устройства слышен гидроудар	Скопление конденсата, подъем линии, двухфазный поток или неправильный дренаж	Остановить опасный режим и обследовать всю систему, а не только клапан
Показания нестабильны при переменной нагрузке	Регулирующий клапан постоянно меняет давление и расход	Повторить проверку при зафиксированном режиме или использовать мониторинг

Характерные неисправности разных типов

Поплавковый конденсатоотводчик

Поплавок открывает клапан по мере повышения уровня конденсата. При нормальной нагрузке поток может быть почти непрерывным. Если поплавок поврежден и заполняется водой, устройство обычно перестает правильно открываться. Изношенное седло или застрявшая частица могут вызвать постоянный пропуск. Неисправный термостатический воздухоотводчик задерживает воздух и замедляет прогрев либо сам становится каналом утечки.

Термодинамический дисковый

Дисковая модель обычно открывается и закрывается с характерными циклами. Загрязнение или износ рабочих поверхностей нарушают герметичность. Слишком частое срабатывание может быть связано с потерей тепла через крышку, повышенным противодавлением, износом или условиями монтажа. Полное отсутствие циклов требует проверки наличия нагрузки и проходимости фильтра.

Термостатический

Такое устройство реагирует на температуру и выпускает переохлажденный конденсат. Поэтому более низкая температура на входе по сравнению с насыщенным паром не всегда является дефектом. Поврежденная капсула или биметаллический элемент могут оставить клапан открытым либо закрытым. Диагностику выполняют с учетом заданной степени переохлаждения конкретной модели.

С перевернутым стаканом

Работа зависит от плавучести стакана и водяного затвора. Потеря первоначального заполнения может привести к пропуску свежего пара. Засор вентиляционного отверстия, износ рычажного механизма, повреждение седла и неправильное монтажное положение меняют рабочий цикл. Перед повторным вводом после ремонта выполняют процедуру заполнения, указанную производителем.

Когда проблема находится не в конденсатоотводчике

Даже точный тестер не заменяет анализ системы. Исправное устройство не сможет отводить конденсат, если:

перед ним забит грязевик или закрыт вентиль;
после него закрыта арматура либо неисправен обратный клапан;
возвратная линия имеет слишком высокое противодавление;
конденсат нужно поднять выше, чем допускает доступный перепад;
регулирующий клапан снижает давление пара ниже давления возврата;
подводящий трубопровод образует паровой карман;
несколько единиц оборудования объединены в один общий конденсатоотводчик;
выбрано слишком маленькое проходное сечение или неверный дифференциальный диапазон;
устройство установлено в неправильном положении;
перед пуском трубопровод не очищен от окалины и сварочного мусора;
открыт ручной байпас, маскирующий фактическую работу автоматического клапана.

Особенно часто ошибочно заменяют конденсатоотводчик при stall. Когда давление в теплообменнике падает ниже давления в возвратной линии, конденсат физически не может пройти через обычный клапан. Решением может быть изменение схемы отвода или установка насосного узла, но это требует инженерного расчета.

Причины отказа в открытом положении

К постоянному пропуску свежего пара приводят:

износ седла, диска, клапана или уплотнительных поверхностей;
твердая частица между клапаном и седлом;
повреждение поплавка, капсулы, рычага или стакана;
потеря водяного затвора у соответствующей конструкции;
неправильная сборка после ремонта;
установка внутренних деталей от другой модификации;
эрозия из-за высокой скорости и длительной работы вне расчетного режима;
коррозия от неподходящего материала корпуса или внутренних деталей;
слишком большой перепад давления для выбранного механизма;
открытый или негерметичный байпас, ошибочно принятый за утечку самого устройства.

Попытка устранить такой отказ ударом по корпусу может временно изменить звук, но не является ремонтом и создает риск разрушения горячей арматуры. После подтверждения неисправности узел выводят из работы и обслуживают по руководству производителя.

Причины блокировки отвода конденсата

Закрытое или недостаточно производительное состояние возникает из-за засора фильтра, забитого отверстия, заклинивания механизма, неправильного давления, поврежденного поплавка, паровой пробки или недостаточного типоразмера. На запуске причиной может быть большое количество воздуха, которое устройство не успевает удалить.

Признаки блокировки:

входная линия холоднее ожидаемого;
оборудование прогревается медленно и неравномерно;
в теплообменнике слышны удары;
на входе накапливается конденсат;
ультразвуковой сигнал отсутствует или заметно слабее эталона;
после временного изменения нагрузки работа кратковременно восстанавливается;
перепад давления недостаточен для подъема и возврата конденсата.

Не следует сразу устанавливать устройство большего диаметра. Слишком крупный конденсатоотводчик может работать нестабильно и увеличивать последствия отказа в открытом положении. Подбор ведут по максимальной конденсатной нагрузке, доступному дифференциальному давлению, температуре и коэффициенту запаса из документации производителя.

Наружные утечки и гидроудары

Наружная утечка через крышку, пробку или соединение требует немедленной оценки риска. Даже небольшое запотевание может быстро превратиться в струю при вибрации или температурном цикле. Подтягивать крепеж на горячем корпусе под давлением без разрешенной процедуры нельзя.

Гидроудар не всегда вызван одним неисправным конденсатоотводчиком. Его создают скопление конденсата в паропроводе, неправильный уклон, закрытые карманы, высокая скорость двухфазного потока, подъем возвратной линии и внезапное поступление пара в холодную воду. Если слышны сильные удары, систему переводят в безопасный режим и обследуют трассу целиком.

Как организовать регулярную проверку

Единого интервала для всех устройств нет. Частоту определяют по критичности позиции, давлению, характеру нагрузки, последствиям отказа и статистике предприятия. Конденсатоотводчики на непрерывном технологическом процессе, высоком давлении или опасном участке проверяют чаще; малонагруженные отопительные позиции могут контролироваться реже в рамках утвержденного регламента.

Практичная программа включает:

реестр всех устройств с уникальными номерами;
маршруты обхода и доступные контрольные точки;
базовые температуры и ультразвуковые сигналы исправного состояния;
разделение по типам и режимам работы;
категории критичности;
четкие критерии «исправен», «пропускает», «заблокирован» и «требует повторной проверки»;
срок устранения подтвержденного отказа;
повторный тест после ремонта или замены;
анализ повторных неисправностей и причин загрязнения.

Для критических позиций применяют непрерывный мониторинг температуры, проводимости или ультразвука. Он помогает быстро увидеть изменение режима, но датчики также требуют проверки и не отменяют осмотр обвязки.

Что записывать в акт диагностики

Поле	Что указывать
Идентификация	Номер позиции, место, модель, размер и принцип действия
Режим	Работает ли оборудование, давление пара, давление возврата и характер нагрузки
Температура	Точки измерения, значения на входе и выходе, тип прибора
Ультразвук	Уровень, настройки, характер сигнала и длительность наблюдения
Визуальные признаки	Утечки, вибрация, состояние изоляции, положение байпаса и вентилей
Вывод	Исправен, пропускает, заблокирован, недостаточная производительность или результат неопределенный
Рекомендация	Повторный тест, ремонт, замена, очистка фильтра или обследование системы
Контроль	Дата устранения и результат повторной проверки

Записи позволяют сравнивать одну позицию с ее собственным нормальным режимом. Это надежнее, чем каждый раз оценивать звук субъективно или сравнивать устройства разных типов и нагрузок.

Ремонтировать или заменять конденсатоотводчик

Ремонт оправдан, если корпус исправен, для модели доступен оригинальный комплект внутренних деталей, а производитель предусматривает обслуживание. После разборки проверяют седло, клапан, рычаг, поплавок, капсулу, сетку фильтра, прокладки и состояние корпуса. Подозрительные детали не стоит возвращать только после очистки, если их ресурс и герметичность невозможно подтвердить.

Замена предпочтительнее, когда:

корпус имеет трещину, сильную коррозию или эрозионное утонение;
ремонтный комплект отсутствует или невозможно точно идентифицировать модель;
устройство неправильно подобрано по давлению, температуре или производительности;
отказ повторяется из-за конструктивного несоответствия применению;
стоимость остановки и повторного ремонта выше стоимости нового узла;
после восстановления невозможно провести требуемую проверку.

Перед установкой нового устройства проверяют направление потока, допустимое монтажное положение, давление, температуру, дифференциальный диапазон и пропускную способность. После монтажа узел вводят в работу постепенно по процедуре предприятия и повторно тестируют при рабочей нагрузке.

Ошибки, которые приводят к ложному диагнозу

Оценка только по температуре выхода. Вторичный пар может дать такой же горячий участок, как утечка свежего пара.
Проверка остановленного оборудования. Холодный и тихий узел ошибочно признают засоренным.
Игнорирование типа конденсатоотводчика. Нормальный непрерывный поток принимают за blow-through.
Короткое прослушивание. Оператор не успевает увидеть полный цикл дискового или стаканного устройства.
Сравнение разных моделей. У них отличаются шум, переохлаждение и характер сброса.
Неучтенное противодавление. Исправный клапан заменяют, хотя конденсату некуда уходить.
Открытый байпас. Поток через ручную линию ошибочно связывают с отказом автоматического устройства.
Шум соседней арматуры. Ультразвук от редуктора или регулирующего клапана передается по трубе.
Неподготовленная поверхность для пирометра. Блестящий металл дает недостоверные значения.
Отсутствие повторного теста. После ремонта узел считают исправным без проверки под нагрузкой.

Как получить достоверный результат проверки

Надежная диагностика строится на трех источниках информации: визуальном состоянии узла, температуре на входе и ультразвуковом характере потока. К ним добавляют данные процесса — давление, нагрузку, положение регулирующей арматуры и противодавление. Если признаки противоречат друг другу, результат обозначают как неопределенный и повторяют обследование при стабильном режиме.

Самая важная практическая мысль состоит в том, что конденсатоотводчик нельзя оценивать отдельно от оборудования и возвратной линии. Засор фильтра, stall, неправильный подъем трубопровода или открытый байпас дают симптомы, похожие на механический отказ. Поэтому грамотная проверка заканчивается не только отметкой о состоянии клапана, но и рекомендацией по всей обвязке.

Что учитывать при выборе промышленного устройства

При подборе важно заранее определить принцип действия, максимальный расход конденсата, минимальное доступное дифференциальное давление, температуру, противодавление, требования к отводу воздуха и возможность обслуживания. Именно в такой системе координат работают конденсатоотводчики промышленные: эти компактные устройства должны соответствовать не только диаметру трубы, но и конкретному режиму пароконденсатной системы.
